1. Explique los componentes de un gabinete de telecomunicaciones. Puede usar gráficos y / 0 dibujos.

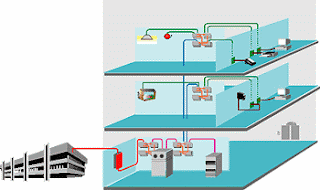

R//
2. Que se entiende por: “Ensamble del gabinete de telecomunicaciones”?
R/ Ensamble del gabinete de telecomunicaciones se entiende por un sistema de ensamblado mediante un mecanismo de ranura para encaje de un gabinete a una base de soportes de tipo acanalado integrado sin sobresalir como una sola unidad a los extremos superiores de las paredes laterales del gabinete, y un sistema de pestañas encontradas con ensamble de machimbre en los extremos laterales para ensamblado de dicho gabinete.
3. Dibuje la UPS indicando la posición de la tarjeta de red y de la Batería. ¿Cuál es la función de la UPS? R/
La UPS es el dispositivo encargado de recibir todas las conexiones de los demás elementos del gabinete. De su sigla en inglés, Uninterrupted Power Supply (Suministro ininterrumpido de potencia) se debe entender que es un dispositivo diseñado para continuar suministrando energía a los dispositivos conectados a ésta, en caso de que haya fallas en el fluido eléctrico. Como es de suponer, este suministro de energía no es para siempre y por ende la UPS cuenta con unas baterías que hacen que la provisión de energía tenga un tiempo limitado, equivalente al tiempo de descarga de las baterías. Dependiendo de que tanta carga (o sea que tipo de aparatos están conectados a la UPS) esta soportando la UPS, de esto dependerá su autonomía; es decir, entre más aparatos conectados, menor será el tiempo de autonomía. En el panel posterior, se notan los conectores de corriente y de mantenimiento que vienen habilitados en la UPS. Los conectores USB y Serial, se destinan para ejercer labores de mantenimiento y control por parte de personal técnico calificado. El conector de la batería de la UPS, es uno de los componentes más importantes de la UPS, ya que de éste, depende el adecuado funcionamiento, condiciones de almacenamiento y transporte de la UPS. Este conector esta suelto cuando la UPS se almacena o transporta y se conecta cuando se desea poner en servicio la unidad. La ranura de expansión, es el lugar en donde se aloja la tarjeta de control de la UPS. Esta tarjeta se utiliza para hacer un monitoreo remoto del sistema de alimentación de los equipos, reportando consumo y voltaje de entrada y salida.
|
| |
| Es muy importante que la institución procure tener energizada siempre la UPS, ya que de este elemento depende todo el enlace satelital. Si la UPS esta tomando la energía de algún tablero de distribución cercano, el breaker de ésta no debe ser apagado NUNCA debido a que los repetidos encendido y apagado del equipo, puede causar daño de las baterías de la UPS. En el anexo de este documento se encuentran las posibles fallas que se pueden presentar con la UPS. Existe un completo código de señales visibles en los led de la UPS, y señales sonoras que mirando la tabla, proporcionan la información de cual es el daño que se presenta. Aprender a distinguir los mensajes de alarma de la UPS, será de gran ayuda para nuestro personal de mantenimiento, ya que el encargado de la sala de los computadores que cuentan con la conectividad, podrá describir de manera adecuada las fallas ya sea telefónicamente o en las visitas programadas y de esta manera se lograra solucionar la incidencia en tiempos mas cortos. 4. ¿Qué se entiende por recuperación del servidor? R/ Se entiende por recuperación del servidor aquel proceso que se puede realizar mediante el entorno de un programa de recuperación como por ejemplo Windows y una copia de seguridad creada anteriormente con Copias de seguridad de Windows Server. Puede obtener acceso a las herramientas de recuperación y solución de problemas en el Entorno de recuperación de Windows mediante el cuadro de diálogo Opciones de recuperación del sistema en el asistente para instalar Windows. Para iniciar este asistente en Windows Server 2008 R2, use el disco de instalación de Windows o bien inicie o reinicie el equipo, presione F8 y, a continuación, seleccione Reparar el equipo en la lista de opciones de inicio. 5. Explique los pasos que deben seguirse para la instalación de la antena satelital. Puede usar gráficos o dibujos. R/ En la actualidad, las instalaciones eléctricas domiciliarias no sólo comprenden a los elementos meramente eléctricos, como cables, interruptores y tomacorrientes, sino que también abarcan diversas instalaciones de muy baja tensión, como alarmas, porteros eléctricos, sistemas de video, antenas, etcétera. Las transmisiones de televisión normales, que hasta hace muy poco llegaban en forma exclusiva a los aparatos domiciliarios, tienen sus portadoras situadas en las bandas de VHF o UHF. Esto es cierto tanto para las transmisiones terrestres captadas por antenas, como para las que llegan por medio de un cable (video cable). Sin embargo, en los últimos años se ha desarrollado también el sistema de televisión vía satélite para uso hogareño, que opera en las bandas de las microondas (1.000 MHz - 100.000 MHz /300mm - 3mm). Este sistema satelital no presenta la limitación del sistema de emisión “terrestre”, que no permite su correcta recepción en zonas ubicadas más allá del horizonte visual de la antena transmisora. Esto se debe a que la transmisión satelital proviene desde un punto situado “arriba” del receptor. Asimismo el sistema satelital puede llegar a lugares aislados, en los que el tendido de un sistema de video cable no resulta económicamente viable. Por lo anterior resulta de particular interés conocer las características de las instalaciones de antenas parabólicas de recepción satelital; de creciente uso en edificios de departamentos, comercios, hoteles, etcétera; y las recomendaciones para su correcta ejecución, para que las mismas respondan a sus fines y evitar eventuales fallas de las mismas. Estas antenas, que son en realidad circuitos LC resonantes en determinadas bandas de frecuencias, forman un sistema colector de las ondas electromagnéticas incidentes, capaz de captar las emisiones satelitales que se hallan disponibles en la región, transformándolas en señales eléctricas de la misma forma de onda que la radiación incidente. 6. En una red LAN ¿Qué se entiende por cableado estructurado? R/ Es el sistema colectivo de cables, canalizaciones, conectores, etiquetas, espacios y demás dispositivos que deben ser instalados para establecer una infraestructura de telecomunicaciones genérica en un edificio o campus. Las características e instalación de estos elementos se debe hacer en cumplimiento de estándares para que califiquen como cableado estructurado. El apego de las instalaciones de cableado estructurado a estándares trae consigo los beneficios de independencia de proveedor y protocolo (infraestructura genérica), flexibilidad de instalación, capacidad de crecimiento y facilidad de administración. El cableado estructurado consiste en el tendido de cables en el interior de un edificio con el propósito de implantar una red de área local. Suele tratarse de cable de par trenzado de cobre, para redes de tipo IEEE 802.3. No obstante, también puede tratarse de fibra óptica o cable coaxial. El cableado estructurado está compuesto de varios subsistemas: § Sistema de cableado vertical. § Sistema de cableado horizontal. § Sala de área de trabajo. § Cuarto o espacio de telecomunicaciones. § Cuarto o espacio de equipo. § Cuarto o espacio de entrada de servicios. § Administración, etiquetado y pruebas. § Sistema de puesta a tierra para telecomunicaciones. El sistema de canalizaciones puede contener cableado vertical u horizontal. 7. ¿Cuál es el orden que deben seguir los colores de cada cable al ensamblar el Jack UTP y el conector RJ-45? R/ El cableado se refiere al medio físico a través del cual se interconectan dispositivos de tecnologías de información para formar una red, y el concepto estructurado, se define en los siguientes puntos: Solución Segura: El cableado se encuentra instalado de tal manera que los usuarios del mismo, tienen acceso a lo que deben de tener y el resto del cableado se encuentra perfectamente protegido. Solución Longeva: Cuando se instala un cableado estructurado se convierte en parte del edificio, así como lo es la instalación eléctrica, por tanto este tiene que ser igual de funcional que los demás servicios del edificio. La gran mayoría de los cableados estructurados pueden dar servicio por un periodo de hasta 20 años, no importando los avances tecnológicos en las computadoras. Modularidad: Capacidad de integrar varias tecnologías sobre el mismo cableado voz, datos, video. Fácil Administración: El cableado estructurado se divide en partes manejables que permiten hacerlo confiable y perfectamente administrable, pudiendo así detectar fallas y repararlas fácilmente. El cableado estructurado en categoría 5 es el tipo de cableado más solicitado hoy en día. El cable UTP (Unshielded Twisted Pair) posee 4 pares bien trenzados entre si. El RJ45 es una interfaz física comúnmente usada para conectar redes de cableado estructurado, (categorías 4, 5, 5e y 6). RJ es un acrónimo inglés de Registered Jackque a su vez es parte del Código Federal de Regulaciones de Estados Unidos. Posee ocho pines o conexiones eléctricas. Es utilizada comúnmente con estándares como EIA/TIA-568B, que define la disposición de los pines o wiring pinout. Partes que integran un cableado estructurado: · Área de trabajo: Su nombre lo dice todo, Es el lugar donde se encuentra el personal trabajando con las computadoras, impresoras, etc. En este lugar se instalan los servicios (nodos de datos, telefonía, energía eléctrica, etc.). · Closet de comunicaciones: Es el punto donde se concentran todas las conexiones que se necesitan en el área de trabajo. · Cableado Horizontal: Es aquel que viaja desde el área de trabajo hasta el closet de comunicaciones. · Closet de Equipo: En este cuarto se concentran los servidores de la red, el conmutador telefónico, etc. Este puede ser el mismo espacio físico que el del closet de comunicaciones (Racks) y de igual forma debe ser de acceso restringido. · Cableado Vertebral (Back Bone): Es el medio físico que une 2 redes entre sí .La acometida puede no ser necesaria si no requerimos de servicios que viene de la calle para ser incorporados a al red, o esta puede ser tan pequeña como un simple hoyo en la pared para que pase una línea telefónica. El Back Bone no es necesario amenos de que se deseen unir closets de comunicaciones (Racks). En la imagen se detalla un edificio con 3 pisos, se trata de simular un edificio corporativo donde existe un considerable número de nodos o servicios en cada piso, por tanto el cableado se divide en un clóset de comunicaciones principal en el piso superior y sub. Clóset en los demás pisos y estos clóset se unen con un back bone que corre entre los pisos. El cableado horizontal (los puntos 1 y 2) forzosamente tienen que estar considerados en cualquier cableado estructurado por mas pequeño que sea. Estos puntos son los mínimos necesarios. El clóset de equipo puede ser tan grande o pequeño como se requiera, puede ser desde un pequeño servidor hasta varios servidores unidos entre si. Los puntos 4 y 5, La Acometida y El Cableado Vertebral dependen del tamaño de cableado. Si solo se quieren conectar 2 PCs, existe la posibilidad de colocar el orden de los colores de tal manera que no sea necesaria la presencia de un hub. Es lo que se conoce como un cable cruzado. Actualmente la mayoría de hubs o switches soportan cables cruzados para conectar entre sí. Algunas tarjetas de red le es indiferente que se les conecte un cable cruzado o normal. Ellas misma configuran para poder utilizarlo PC-PC o PC-Hub/switch. Para un cableado punto a punto tenemos dos posibilidades definidas por dos normativas como indican los esquemas y para un cableado cruzado podemos seguir el esquema de la figura inferior que consiste en mezclar las 2 normas anteriores (en un extremo seguimos la norma 568-A y en el otro la 568-B: Consejos a la hora de instalar y tirar el cable Lo primero es hacer un buen cable, utilizar cable categoría 5 STP (apantallado) para evitar ruidos e interferencias, y utilizar la herramienta adecuada. Esto seria lo perfecto para que la red rinda al máximo. Son las mejores condiciones posibles! Después debemos tener en cuenta 2 cosas: La distancia y el ruido eléctrico. Distancia – Hay que procurar no doblar el cable en exceso, y nunca a menos de 45 grados, no enrosque el cable sobrante ya que habrá perdidas de señal, al debilitarse por la distancia. En el mejor de los casos, será más lenta la red, en el peor, no habrá comunicación… la distancia del cable no debe de sobrepasar los 90 metros. Ruido Eléctrico – Ruido es todo aquello que interfiere en nuestra señal impidiendo o dificultando la comunicación. Todo aparato eléctrico o cable eléctrico cercano a nuestro cable de red… Distancias permitidas: · El total de distancia especificado por norma es de 99 metros. · El límite para el cableado fijo es 90 m y no está permitido excederse de esta distancia, especulando con menores distancias de patch cords. · El límite para los patch cord en la patchera es 6 m. El límite para los patch cord en la conexión del terminal es de 3 m. · Se recomienda instalar el cable evitando otros cables o instalaciones eléctricas. · No es recomendable usar la misma canaleta de cableado eléctrico para instalar nuestro cable de red. · Alejar el cable de red de las lámparas de luz fluorescente y de motores. · No se debe llenar las canaletas (tubos o conductos) a su totalidad con cable, se recomienda utilizar como máximo hasta el 60% del espacio de la canaleta. Recordemos que el cable transporta electricidad la cual genera calor y ruido, lo cual puede interferir y degradar la señal de red en un tubo sin espacio suficiente. · Al terminar de instalar un nuevo cableado estructurado es necesario certificarlo, para esto las empresas líderes certifican a profesionales especializados en el área, los cuales pueden hacer las mediciones requeridas para poder certificar que el cableado cumple con las normas internacionales de internetworking. 8. ¿Cuál es la importancia del sistema a tierra y como debe hacerse? R/ Es importante: · LA PUESTA A TIERRA: Comprende a toda la ligazón metálica directa sin fusibles ni protección alguna, de sección suficiente, entre determinados elementos o partes de una instalación y un electrodo o grupo de electrodos enterrados en el suelo, con el objeto de conseguir que en el conjunto de instalaciones, edificios y superficie próxima del terreno no existan diferencias potenciales peligrosas y que, al mismo tiempo, permita el paso a tierra de las corrientes de falla o la de descarga de origen atmosférico. · RESISTENCIA A TIERRA: Valor de la resistencia entre un punto cualquiera de una instalación, sea esta parte activa desenergizada, o no-activa, y la masa terrestre. · TENSION A TIERRA: En los circuitos puestos a tierra, es la tensión eficaz entre un conductor dado y el punto o el conductor que está a tierra. En los circuitos no puestos a tierra, es la mayor diferencia de tensión entre un conductor dado y cualquiera de los otros conductores del circuito. 9. ¿Cuáles pasos deben seguirse para la configuración de la red LAN? R/ Los Pasos a Seguir para la Construcción de la Red son: · Diseñar la Red: Dibuje un diagrama de la casa o la oficina donde se encuentra cada equipo e impresora. O bien, puede crear una tabla donde figure el hardware que hay en cada equipo. · Determinar que tipo de Hardware tiene cada equipo, en caso de usar equipos ya establecidos en la empresa u oficina: Junto a cada equipo, anote el hardware, como módems y adaptadores de red, que tiene cada equipo. · Elegir el servidor o (HOST) determinado para la conexión con las estaciones de trabajo: Elija el equipo HOST para Conexión compartida a Internet. · Determinar el tipo de adoptadores de Red, que necesita para su Red domestica o de oficina: Determine el tipo de adaptadores de red que necesita para su red doméstica o de pequeña oficina. · Haga una lista del hardware que necesita comprar. Aquí se incluyen módems, adaptadores de red, concentradores y cables: Haga una lista del hardware que necesita comprar. Aquí se incluyen módems, adaptadores de red, concentradores y cables. · Medición del espacio entre las Estaciones de Trabajo y El servidor: En este espacio se medirá las distancia que existe entre las Estaciones de Trabajo y el Servidor (HOST), con un Metro, esto se hace para evitar excederse en los metros establecidos para dicha construcción. · Colocación de las canaletas Plástica: Para la colocación de las canaletas plástica simplemente tomaremos las medidas establecidas, Cortaremos las Canaletas, Colocaremos los Ramplus en la Pared y Atornillaremos las Canaletas Plásticas con los Tornillos Tira fondo. · Medición del Cableado: En esta parte aremos el mismo procedimiento que con las Canaletas, Tomaremos las medidas del Cableado para evitar el exceso de Cables entre loa Estaciones de Trabajo. · Conexión del Cableado a los Conectores: En la conexión para los conectores necesitaremos: El Cable Conectar, Los Conectores RJ45 y un Ponchador. El Primer paso será Tomar el Cable colocarlo al final del Ponchador, luego procederemos a desgarrarlo (Pelarlo), el siguiente paso será cortarlo en línea recta es decir todos deben quedar parejos, ya que si esto no sucede tendremos una mala conexión y algunos contactos quedaran mas largos que otros. Bien proseguiremos a introducir el primer Par de de Cables ¿como Aremos esto? Primero examinaremos las normativas ya que esto es indispensable para el buen funcionamiento de la Red. Normativa para la conexión de los Cables   |
